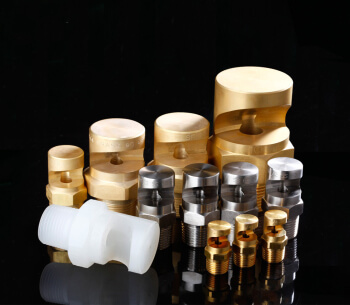

Широкоугольные веерные форсунки

Распылительная насадка с широким углом может создавать вторичную широкоугольную форму распыления и равномерное распыление. Круглое отверстие для распыления и большой канал потока обеспечивают вам минимальный барьер.

форсунка
  • Материал: нержавеющая сталь / латунь / пластик
  • Распылитель: Плоский вентилятор
  • Угол распыления: 83-150 градусов
  • Скорость потока: 1,0-410 л / мин
  • Размер резьбы: 1/8 ″ / 1/4 ″ / 3/8 ″ 1/2 ″ 3/4 ″ 1 ″

Широкоугольные веерные форсунки

Описание:

Может также применяться при распылении воздуха или пара. Форсунки имеют точную зону отвода, чтобы хорошо справляться с углом наклона и углом распыления.

Изготовлен из прочной палочки с наружным впускным патрубком.

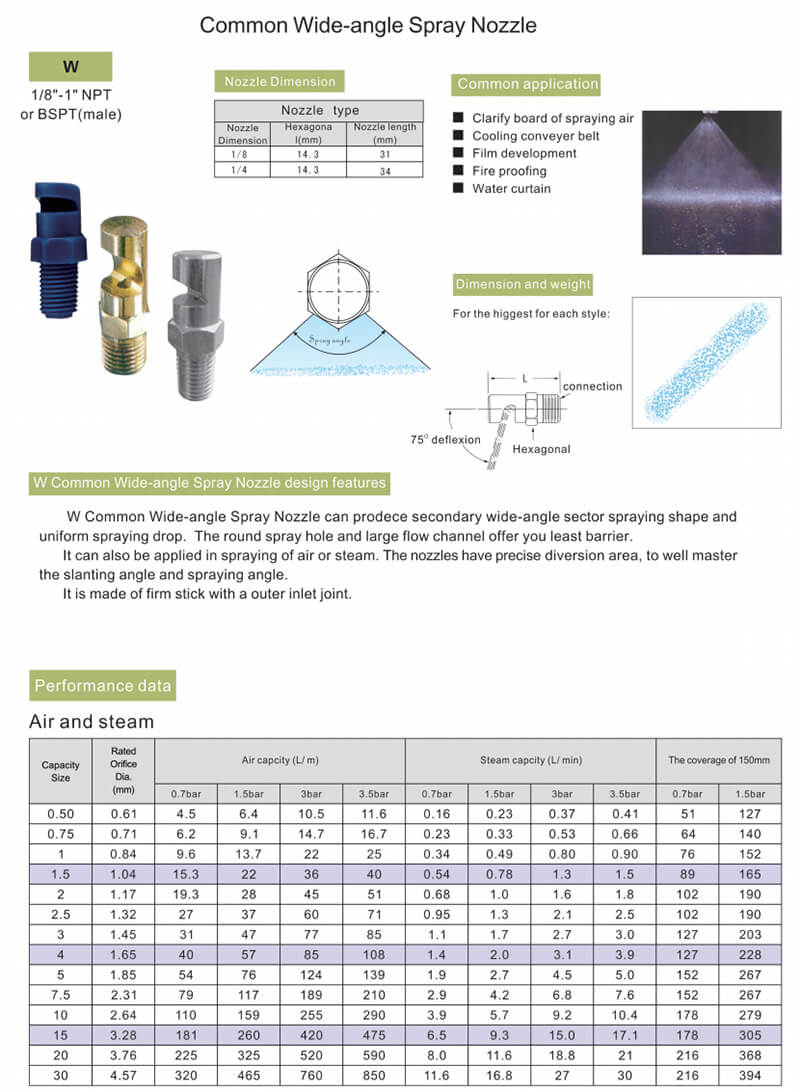

Рабочие характеристики широкоугольной веерной форсунки

распылитель широкоугольный вентилятор

Данные о производительности (эфир и поток)

Капа. Размер Диафрагма Диам. (Мм) Емкость воздуха (л / м) Поток Поток (л / м) Покрытие 150мм
0,7 бар 1,5 бар 3 бара 3,5 бар 0,7 бар 1,5 бар 3 бара 3,5 бар 0,7 бар 1,5 бар
0,5 0,61 4.5 6,4 10,5 11,6 0,16 0,23 0,37 0,41 51 127
0,75 0,71 6,2 9,1 14,7 +16,7 0,23 0,33 0,53 0,66 64 140
1 0,84 9,6 13,7 22 25 0,34 0,49 0.8 0.9 76 152
1,5 1,04 15,3 22 36 40 0,54 0,78 1,3 1,5 89 165
2 1,17 19,3 28 45 51 0,68 1 1,6 1,8 102 190
2.5 1,32 27 37 60 71 0,95 1,3 2,1 2.5 102 190
3 1,45 31 47 77 85 1,1 1,7 2,7 3 127 203
4 1,65 40 57 85 108 1.4 2 3,1 3,9 127 228
5 1,85 54 76 124 139 1,9 2,7 4.5 5 152 267
7,5 2,31 79 117 189 210 2,9 4,2 6,8 7,6 152 267
10 2,64 110 159 255 290 3,9 5,7 9,2 10,4 178 279
15 3,28 181 260 420 475 6,5 9,3 15 17,1 178 305
20 3.76 225 325 520 590 8 11,6 18,8 21 216 368
30 4,57 320 465 760 850 11,6 +16,8 27 30 216 394



Данные о производительности (жидкость)

Входное отверстие сопла, NPT или BSPT (мужской) Капа. Размер Диафрагма Диам. (Мм) Производительность (л / мин) Spary Angle
1/8 1/4 3/8 1/2 3/4 1 0,2 бар 0,5 бар 1,5 бар 4 бара 0,5 бар 1,5 бар 4 бара
●           0,25 0,41     0,14 0,23   83 117
●   ●       0,5 0,61     0,28 0,46   89 122
●   ●       0,75 0,71     0,42 0,68   106 125
●   ●       1 0,84     0,56 0,91   106 128
●   ●       1,5 1   0,48 0,84 1.4 73 108 125
● ● ●       2 1.2   0,64 1,1 1,8 83 113 129
● ● ●       2.5 1,3   0,81 1.4 2,3 98 122 133
● ● ●       3 1.4   0,97 1,7 2,7 86 112 126
●   ●       4 1,7   1,3 2,2 3,6 97 123 132
● ● ●       5 1,9 1 1,6 2,8 4,6 114 128 132
● ● ●       7,5 2,3 1,5 2,4 4,2 6,8 101 119 142
● ● ●       10 2,6 2 3,2 5,6 9,1 115 133 134
● ● ●       12 2,9 2,4 3,9 6,7 10,9 128 139 145
● ● ●       15 3,3 3,1 4,8 8,4 13,7 98 113 153
● ● ●       18 3,6 3,7 5,8 10 16,4 106 120 123
● ●         20 3,8 4,1 6,4 11,2 18,2 110 122 131
  ●         22 4 4.5 7,1 12,3 20 113 125 133
  ●         24 4,1 4,9 7,7 13,4 22 115 131 136
  ●         27 4,4 5,5 8,7 15,1 25 119 135 144
    ●       30 4,6 6,1 9,7 +16,7 27 100 110 148
    ●       35 5 7,1 11,3 +19,5 32 105 118 121
    ● ●     40 5,3 8,2 12,9 22 36 111 126 128
    ●       45 5,6 9,2 14,5 25 41 115 130 136
      ●     50 6 10,2 16,1 28 46 117 131 140
      ●     60 6,5 12,2 19,3 33 55 120 134 140
      ●   ● 70 7,1 14,3 23 39 64 123 137 142
      ●   ● 80 7,5 16,3 26 45 73 127 138 146
  ●     ●   90 8 18,3 29 50 82 120 133 149
  ●     ●   100 8,4 20 32 56 91 123 136 140
  ●     ●   110 8,8 22 35 61 100 125 138 145
    ●   ●   120 9,3 24 39 67 109 129 143 148
    ●   ●   140 10,3 29 45 78 128 118 127 150
    ●   ●   160 11,1 33 52 89 146 121 130 135
      ● ●   180 11,5 37 58 100 164 124 133 137
      ● ●   210 12,3 43 68 117 191 128 139 139
      ●   ● 300 14,7 61 97 167 275 110 128 135
          ● 450 17,9 92 145 250 410 118 132 138




Общее применение

Уточнение платы распыления воздуха

Охлаждающая конвейерная лента

Разработка фильмов

Противопожарная защита

Водяная завеса
