Стандартное угловое сопло

сопло полного конуса со стандартным углом

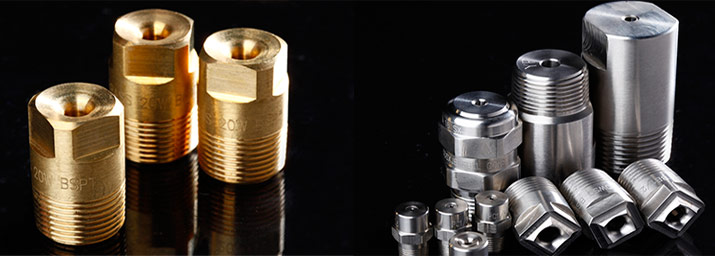

Материал: латунь, нержавеющая сталь, пластик
Тип резьбы: NPT, BSPT, внутренняя или внешняя резьба
Распылитель: полный конус
Рабочее давление: 0,4-10 бар

Сопло обеспечивает равномерное распределение капель от среднего до большого размера в широком диапазоне скоростей потока и давлений.

Их равномерное распределение распыления является результатом уникальной конструкции лопастей, больших и легких проходов потока и превосходной конструкции управления распылением.

Стандартный конус распылительной насадки

Тщательно обработанные металлические сопла серии BB обеспечивают правильную и надежную работу с точными размерами.

Они идеально подходят для приложений, требующих полного охвата определенной области.

Металлические форсунки серии BB имеют заглушку, и лопасти могут быть соответствующим образом соединены с трубой для сбора и многотрубными.

При таком конструктивном способе его рабочий конец (колпачок и лопасть) может быть сбит с корпуса форсунки для проведения капитального ремонта очищенного без сбивания корпуса форсунки с трубы.

Обычно применение

Стандартное угловое сопло с полным конусом широко используется при очистке, охлаждении и охлаждении выхлопных газов, тушении пыли, пеногашении и т. Д.

Выбор форсунки в вышеуказанной форме или прямой запрос нашего эксперта через форму ниже.

Рабочие характеристики стандартного углового распылительного сопла

Входное отверстие сопла (дюймы)	Тип сопла				Капа. Размер	Диаметр отверстия (Мм)	Максимум. Диаметр отверстия (Мм)	Производительность (л / мин)						Угол распыления (градусы)
	Стандартный тип							Производительность (л / мин)						Угол распыления (градусы)
	BG	BBG	В	BB				0,4	0,5	1,5	4	6	10	0,5	1,5	6
1/8	●	●		●	1	0,79	0,64	0,29	0,33	0,54	0,85	1	1,3		58	53
	●	●		●	1,5	1.2	0,64	0,44	0,49	0,81	1,3	1,5	1,9	52	65	59
	●	●		●	2	1.2	1	0,59	0,65	1,1	1,7	2	2,6	43	50	46
	●	●		●	3	1,5	1	0,88	0,98	1,6	2.5	3,1	3,9	52	65	59
	●	●		●	3,5	1,6	1,3	1	1,1	1,9	3	3,6	4.5	43	50	46
	●	●		●	3,9	2	1	1,1	1,3	2,1	3,3	4	5,1	77	84	79
	●	●		●	5	2	1,3	1,5	1,6	2,7	4,2	5,1	6,5	52	65	59
	●	●		●	6,1	2,3	1,3	1,8	2	3,3	5,2	6,2	7,9	69	74	68
1/4	●	●		●	6,5	2,4	1,6	1,9	2,1	3,5	5,5	6,7	8,4	45	50	46
	●	●		●	10	3,2	1,6	2,9	3,3	5,4	8,5	10,2	13	58	67	61
	●	●		●	12,5	3,2	1,6	3,7	4,1	6,8	10,6	12,8	16,2	69	74	68
3/8	●	●		●	9,5	2,6	2,4	2,8	3,1	5,1	8,1	9,7	12,3	45	50	46
	●	●		●	15	3,6	2,4	4,4	4,9	8,1	12,7	15,4	19,4	64	67	61
	●	●		●	20	4	2,8	5,9	6,5	10.8	17	20	26	76	80	73
	●	●		●	22	4.5	2,8	6,5	7,2	11,9	18,7	23	28	87	90	82
1/2	●	●		●	16	3,5	3,2	4,7	5,2	8,7	13,6	16,4	21	48	50	46
	●	●		●	25	4,6	3,2	7,4	8,2	13,5	21	26	32	64	67	61
	●	●		●	32	5,2	3,6	9,4	10,4	+17,3	27	33	41	72	75	68
	●	●		●	40	6,2	3,6	11,8	13,1	22	34	41	52	88	91	83
	●	●		●	50	6,7	4	14,7	16,3	27	42	51	65	91	94	86
3/4			●	●	2.5	4,9	4,4	8,7	9,6	11,2	25	30	38	48	50	46
			●	●	4	6,4	4,4	+13,9	15,4	18	40	48	61	67	70	63
			●	●	7	9,5	5,2	24	27	31	70	84	107	89	92	84
1			●	●	4,2	6	5,6	14,6	16,2	18,9	42	51	64	48	50	46
			●	●	7	8,3	5,6	24	27	31	70	84	107	67	68	62
			●	●	8	9,5	5,6	28	31	36	80	97	122	72	81	82
			●	●	10	11,9	5,6	35	38	45	100	121	153	78	90	94
			●	●	12	11,9	6,4	42	46	54	120	145	183	89	92	84
1-1 / 4			●	●	6	7,4	6,4	21	23	38	60	72	92	48	50	44
			●	●	10	9,6	6,4	35	38	64	100	121	153	64	67	58
			●	●	12	10,7	6,4	42	46	77	120	145	183	66	70	60
			●	●	14	12,3	6,4	49	54	89	140	169	214	77	80	70
			●	●	16	12,7	7,9	56	62	102	160	193	244	73	76	66
			●	●	20	15,1	7,9	69	77	128	200	241	305	90	93	81
1-1 / 2			●	●	10	9,5	8,7	35	38	64	100	121	153	48	50	44
			●	●	16	12,7	8,7	56	62	102	160	193	244	72	74	64
			●	●	20	14,3	8,7	69	77	128	200	241	305	74	76	66
			●	●	30	18,3	10,3	104	115	191	300	362	458	91	94	82
2			●	●	17	12,7	11,1	59	65	108	170	205	259	49	50	44
			●	●	30	+17,3	11,1	104	115	191	300	362	458	72	74	64
			●	●	35	19,2	11,1	122	135	223	350	422	534	75	77	68
			●	●	40	21	11,1	139	154	255	401	483	611	78	80	70
			●	●	50	23,8	14,3	174	192	319	501	603	+763	83	85	75
			●	●	60	28,6	14,3	208	231	383	601	724	916	98	100	86
