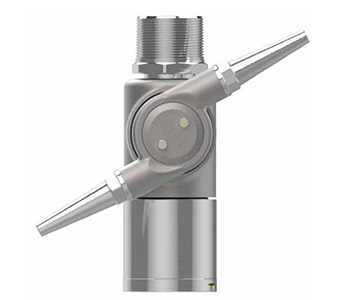

Модель насадки для очистки бака 360А

Модель №: 360-А. (это означает, что он может вращаться на 360 градусов.) Сопло вращается на 360 градусов вокруг горизонтальной и вертикальной осей. Диапазон давления: 1-21 бар. Рекомендуется использовать при давлении 7-13 бар. Диапазон расхода: 6-50 т / ч. Время очистки от 5 минут до 35 минут. Размер присоединения: фланец или трубная резьба от 1-1 / 2 до 2 дюймов (BSPT, NPT).

Подробные параметры насадки для очистки бака 360-A:
Обработка под заказ: да

Материал: 316L

Тип установки: соединение с наружной резьбой

Рабочая температура: 300 ℃

Рабочее давление: 3-14 бар

Среда: жидкость

Область применения: защита окружающей среды, очистка, очистка, нанесение покрытий.

Краткое описание чертежа:

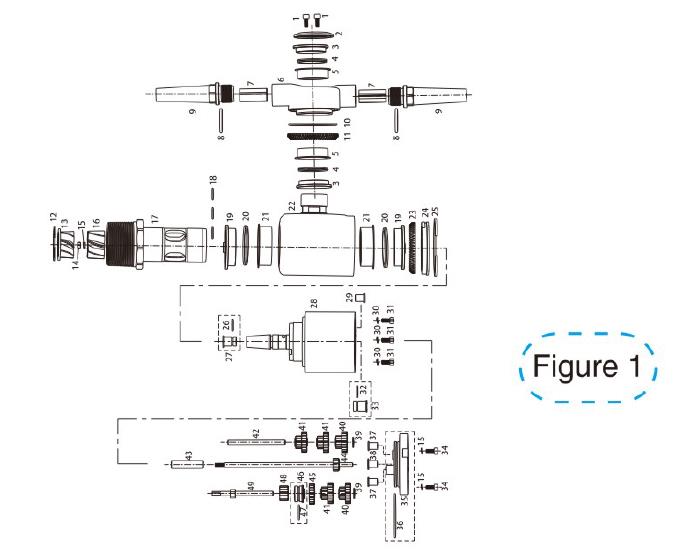

Рисунок 1: Принципиальная схема структуры разложения сопла для чистки бутылок 360-A

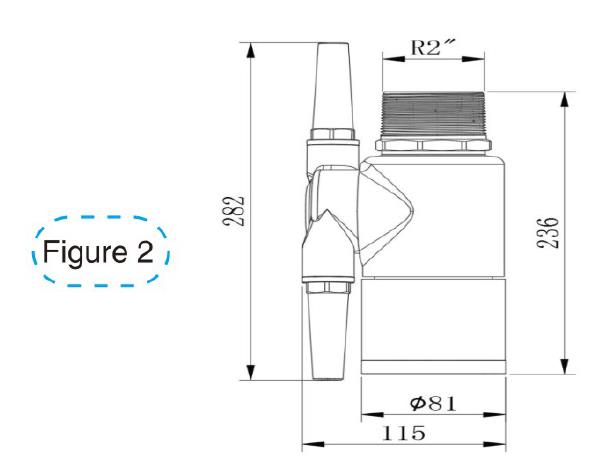

Рисунок 2: Принципиальная схема внешней структуры насадки для очистки бутылок на 360 А

Принцип работы:
Верхнее рабочее колесо (13) установлено внутри шатуна (17) и зафиксировано зажимной пружиной. Нижнее рабочее колесо (16) собрано с валом в сборе (44) и заблокировано.

После того как вода поступает из насоса и резервуара типа 360-A из насоса, она создает закрученный поток через неподвижное верхнее рабочее колесо (13), поступает в нижнее рабочее колесо (16), затем входит в шатун (17) и затем входит в Y основной корпус (22).

Через X-корпус (6) струя выбрасывается из корпуса форсунки (9) через вращающийся поток воды верхнего рабочего колеса (13) для приведения в движение подачи (44) вала, и ниже установлены неподвижные шестерни вал в сборе (44).

Шестерни вала в сборе (44) приводят в движение шестерни 40, 41, 45, 48 и 24, внутренняя шестерня (24) фиксируется с помощью Y-образного корпуса (22), который приводит в действие Y-образный корпус (22) в повернуть на 360 градусов вокруг оси, перпендикулярной земле;

В воде типа 360-A внутри бутылок с двух сторон корпуса форсунки (9) при разбрызгивании вращающаяся сила дует потоку воды в двух направлениях, так что рентгеновские лучи (6) вокруг Y-предмета (22) ) параллельно поверхности направления вала, X- (6) и Y-объект (22) оснащены зацеплением с конической зубчатой ​​передачей, X- (6) вокруг передачи объекта (22) является более устойчивым.

Контейнер типа 360-A реализовал два направления трансмиссии, достигнув 360 градусов очистки.
